主界面

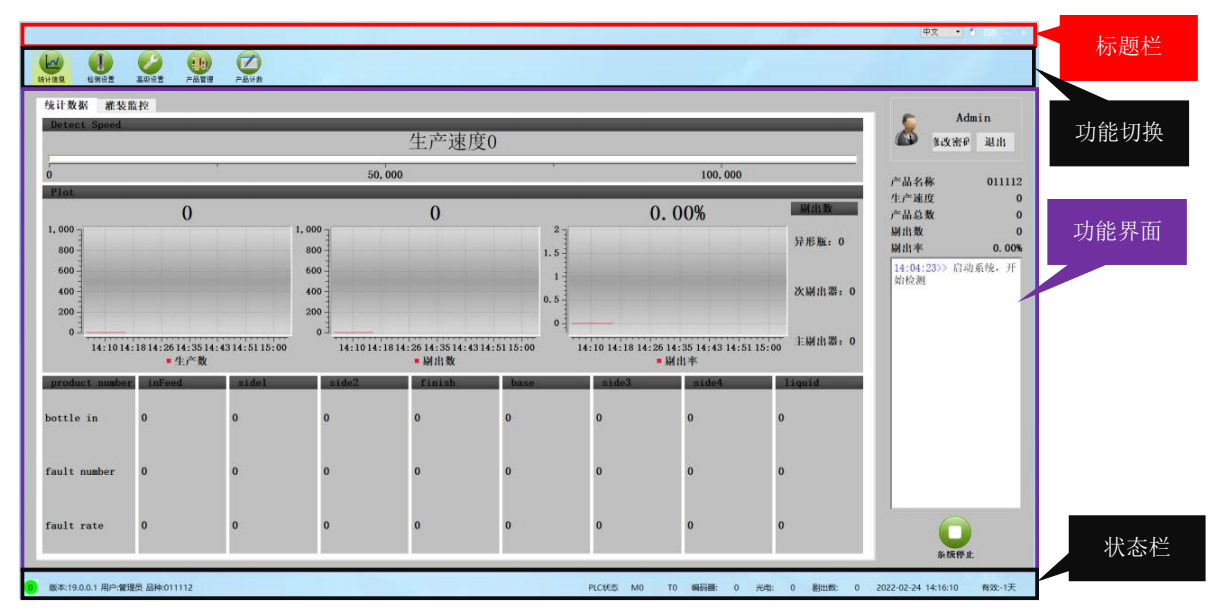

系统界面主要分为如下几个部分：标题栏、功能切换、功能界面、状态栏。如下图示：

标题栏包括系统名称显示、触摸屏辅助功能按钮（左右键切换 和小键盘）、系统操作按钮按钮（最小化 和关闭 ）。

点击【左右键切换】按钮，可实现鼠标单击左右键切换功能，注：触摸屏中长按相当于右击。

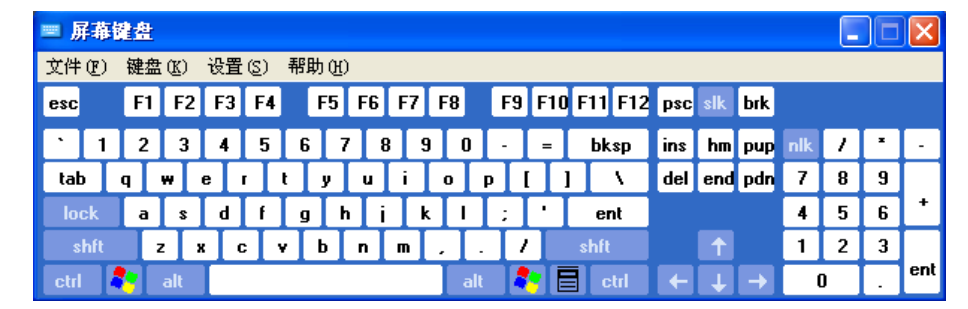

点击【小键盘】按钮，弹出系统键盘，辅助完成必要的键盘操作功能。如下图:

点击【最小化】按钮，检测系统界面将缩放到任务栏，点击任务栏图标后恢复。

点击【关闭】按钮，检测系统将关闭。

功能切换

功能切换通过点击该栏按钮完成不同功能模块之间的切换，共分为统计信息、检测设置 、高级设置 、产品管理 、产品计数 五部分，其中

【高级设置】模块仅管理员权限可用。

功能界面

功能界面用于显示当前选定功能的界面，跟随【功能切换】栏功能按钮的选择切换至对应界面。下面分别就不同功能模块介绍功能界面。

功能界面模块包括设备布局、用户管理、产品信息、系统日志和系统控制等信息。如下图：

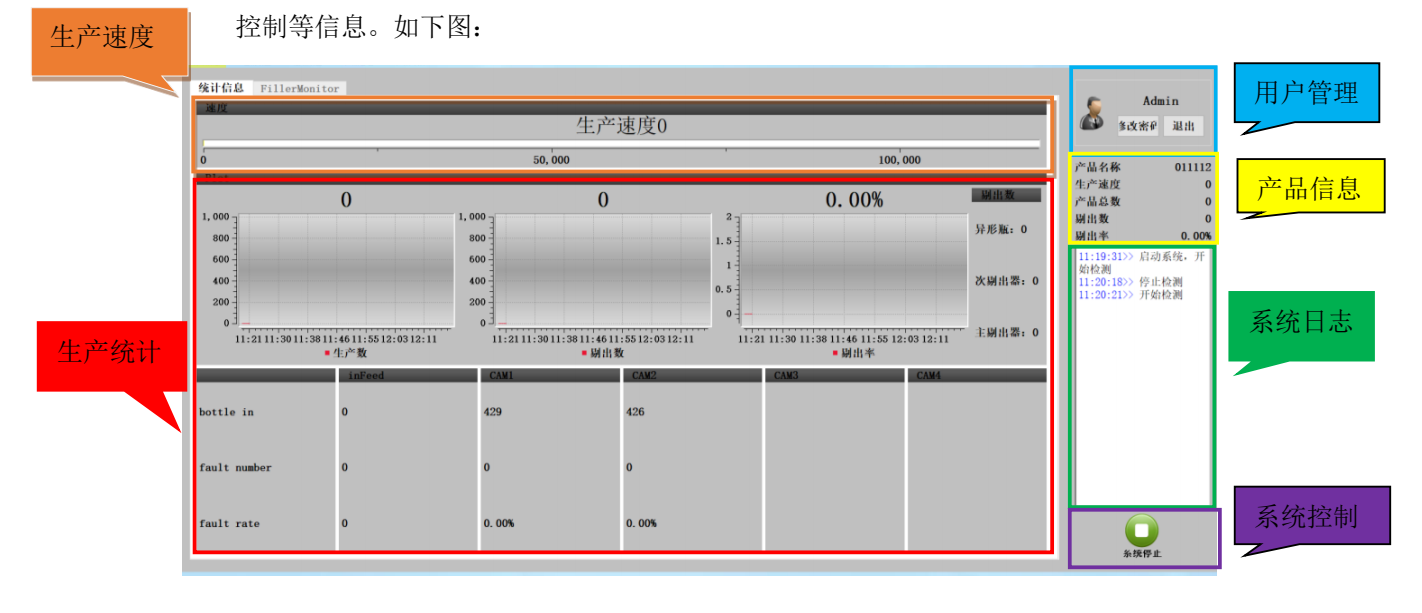

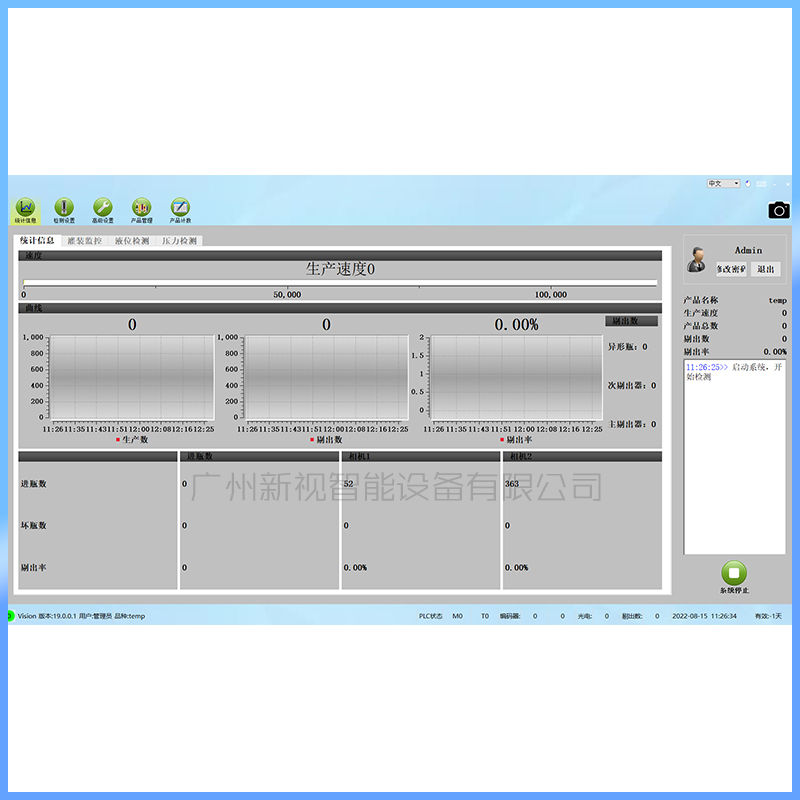

统计信息模块包括生产速度、生产统计、用户管理、产品信息、系统日志和系统控制等信息。如下图：

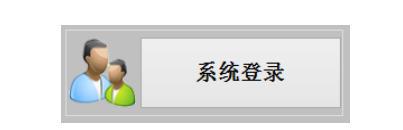

【用户管理】用于完成用户登录和修该密码的功能。系统启动时未登录，默认界面如下，

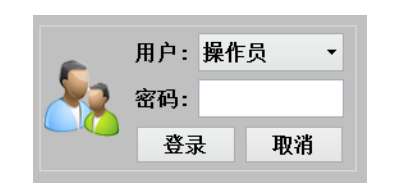

点击【系统登录】按钮，切换至用户登录界面，如下，

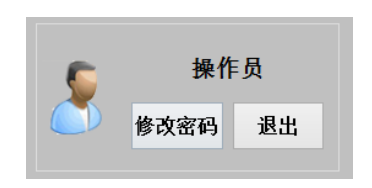

若点击【取消】，则返回到默认界面；登录时，需先选择用户权限，然后输入密码，点击【登录】按钮，若密码不正确，系统会弹出相应提示；若密码正确，则登录成功进入如下界面（注：管理员密码也可用于操作员权限登录）

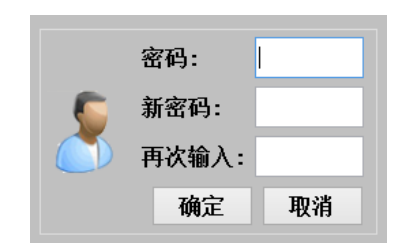

若点击【退出】，则返回到默认界面；点击【修改密码】按钮，进入修改密码界面，界面如下，

用户可在此界面修改当前权限的密码，若点击【取消】，则返回登录成功界面；修改密码时，需先输入当前密码，然后输入两次新密码，点击【确定】，系统会根据用户输入，给出相应提示信息。密码修改成功后，会弹出如下提示框，

点击【OK】，界面返回登录成功界面。【产品信息】用于实时显示当前产品名称、产品速度、生产总数、废品数和废品

率等信息。【系统日志】用于实时显示用户及系统内部的操作和报警信息等。

【系统控制】用于控制整个检测系统的起停，系统默认开始状态，按钮如图，点击【系统停止】按钮后，系统将停止工作（包括采图、检测、踢废），按钮变为【系统开始】，如图 ，点击【系统开始】按钮，系统开始工作，按钮变

为【系统停止】 。系统状态报警灯用于实时显示监控系统当前运行状态，便于用户及时发现设备故障。若设备已安装并连接系统状态报警灯，则在打开系统之前，报警灯亮红灯；若系统处于开始状态，则报警灯亮绿灯；若系统处于停止状态，则报警灯亮红灯。

◼ 高级设置

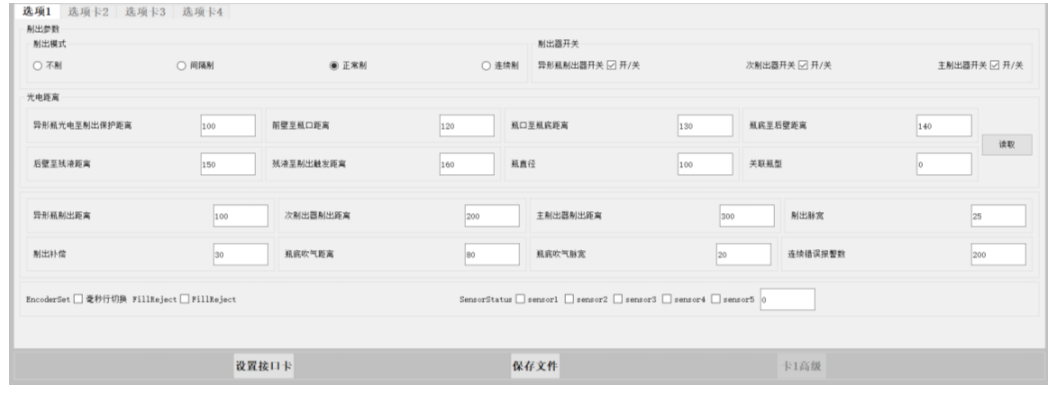

高级设置主要用于设置踢废参数、采集延时、光电距离以及报警功能。界面如下

【踢废模式】用于测试踢废或关闭踢废功能。正常踢，正常剔除缺陷产品，系统默认使用该模式；不踢，无论产品好坏均不进行剔除，一般在调试参数时使用该项；连续踢，无论产品好坏全部剔除，用于测试剔除功能；间隔踢，无论产品好坏都隔一个踢一个，同样用于测试踢废功能。

【踢废参数】，其中【主踢出器踢出距离】用于设置踢废光电到剔除器的距离，需根据现场安装位置进行设定，若剔除位置不准确时需调节该参数，剔除提前（产品还未到剔除器位置，剔除器已经剔除）时，调大该参数；剔除延后（产品过了剔除器位置，剔除器才剔除）时，减小该参数。【踢废脉宽】用于设置剔除保持时间，一般设定为 30，若出现废品未能剔除，可适当调大该参数；若剔除时挡到下一个产品，则适当调小该参数；若设置后剔除仍不正常，请检查剔除器的安装位置靠后或剔除器松动。参数调节完成后，点击【设置接口卡】按钮，参数开始生效，点击【保存文

件】按钮时，写入配置文件，【卡 1 高级】用于查看信号控制卡的高级参数。注：若只点击【设置接口卡】而未【保存文件】则仅当前有效，系统下次启动时，又恢复到设置前的参数。

◼ 产品管理

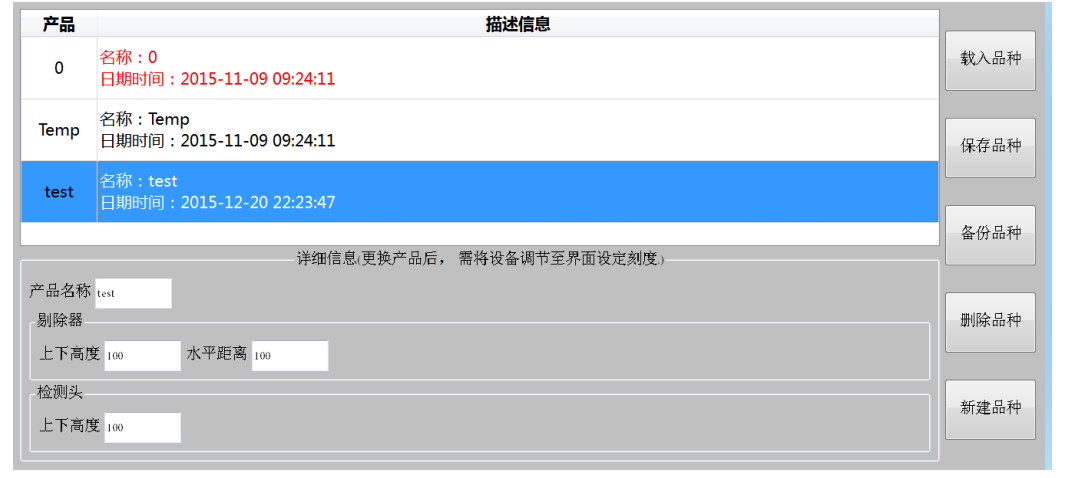

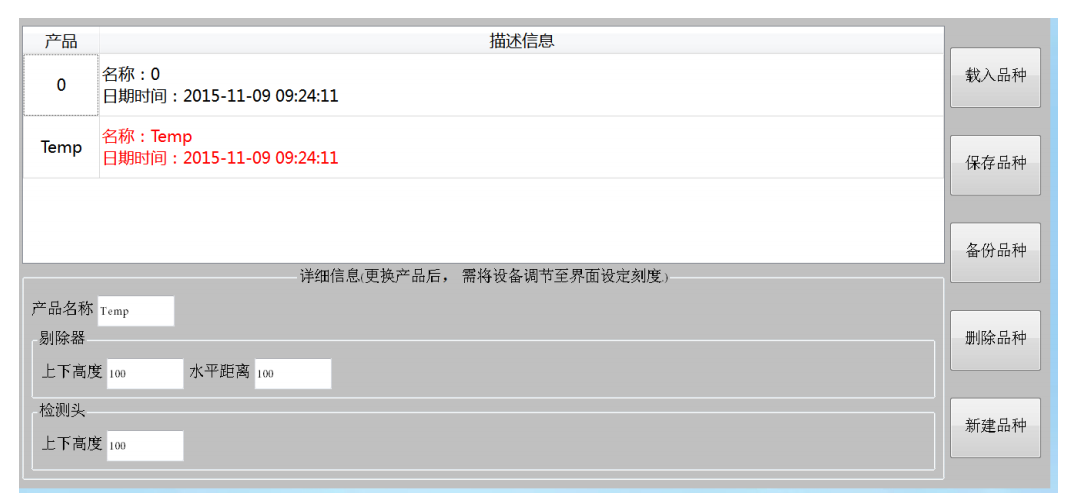

产品管理用于新建、备份、删除品种等操作，产品列表中红色品种为当前使用品种，界面如下。该界面中操作员仅能载入品种，无法进行新建、删除等其它操作。

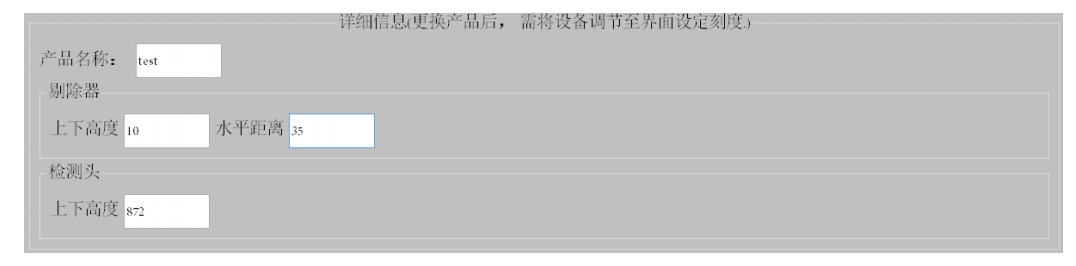

点击左侧产品列表中的产品，在下面的详细信息中，可看到该产品的剔除器位置信息和检测头高度信息。

新建品种操作步骤（以品种名称『test』为例进行说明）：

a、 在产品名称中输入新建品种名称 test，点击【新建品种】按钮，产品列表中多出该项产品；

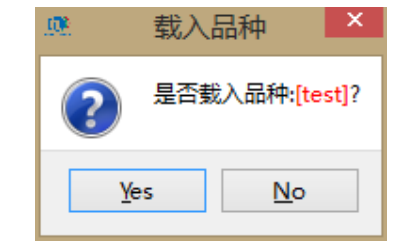

b、 从产品列表中选择新品种，点击【载入品种】，弹出载入品种提示框；

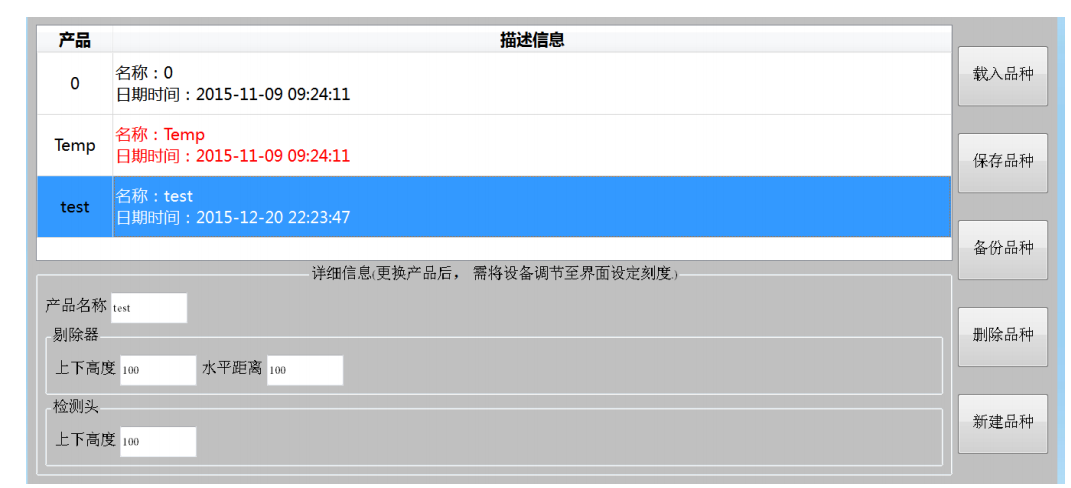

c、 点击【Yes】按钮确定载入，该品种信息变为红色，说明载入成功（如下图），若点击【No】，则取消本次品种更换。

d、 按 4.2 中的机械调整方式，调节检测头高度和剔除器位置，记录下读数，写该产品的详细信息中，点击【保存品种】按钮，位置参数就被保

存到该品种中。

e、 按 4.3-检测设置-相机信息-参数设置所述调节相机采集延时和曝光。

f、 采集图像，按 4.3-检测设置-相机信息-参数设置所述调节图像检测参数。

g、 参照 4.3-高级设置调节踢废参数。

h、 用测试罐测试，合格就可以正常生产了。

【备份品种】用于产品参数备份。【删除品种】用于删除不用的品种。

◼ 产品计数

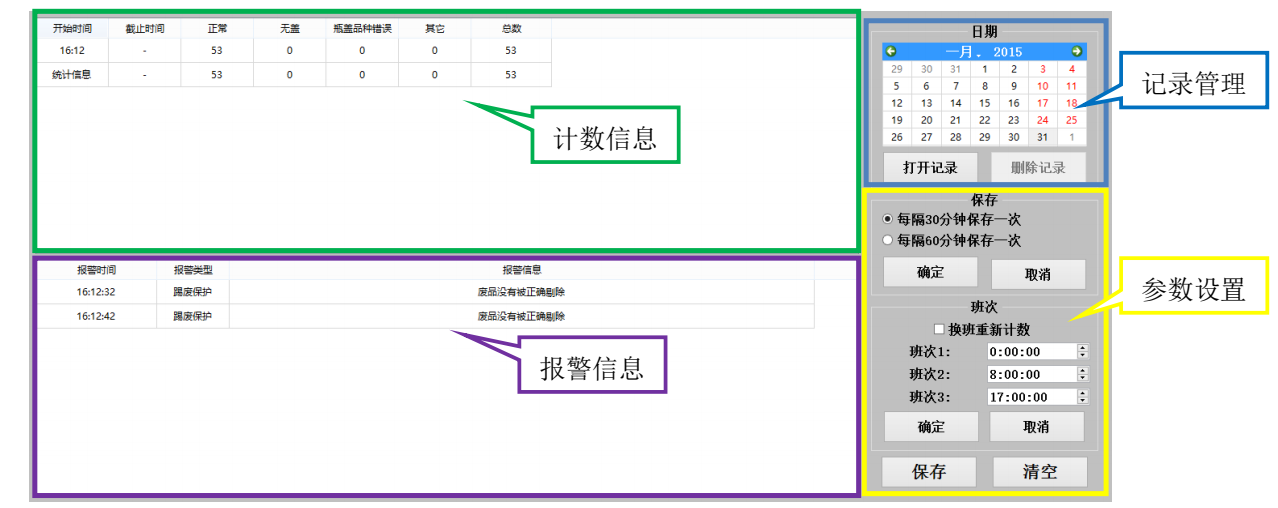

产品计数用于统计查看产品计数信息和报警信息。

计数信息：实时显示统计的检测总数、正常个数和各类缺陷个数。

记录管理

参数设置

报警信息

计数信息报警信息：实时显示报警记录。

记录管理：用于查看和删除记录，首先选择日期，点击【打开记录】，即可查看该天的

计数信息和报警信息，通过 4.3.2 功能切换栏切换到其它界面，再次回来后记录又变为当天

实时统计的记录；点击【删除记录】则将该天记录删除。其中【删除记录】仅管理员权限

可用。

参数设置：用于设置保存记录的间隔、班次和换班时清 0 重新统计，设置完成后点击

【保存】按钮生效，【清空】按钮用于计数清 0，重新统计。

状态栏

状态栏主要用于显示系统信息、用户权限、生产品种、信号计数、当前时间。

用户和品种：随用户登录和切换品种实时更新。

编码器：计数变化说明编码器正常工作。在系统开始且输送带在转动的前提下，若编

码器计数不变，说明编码器连接脱落或编码器故障。

光电：前光电计数，有产品通过前光电时，计数加 1，若计算不变或增加大于 1，需

检测光电指示灯是否正确，或调节光电灵敏度。

踢出数：表示信号控制卡踢废计数。
